Großflächengleitlager Serie F 5

SPEBA® Großflächengleitlager der Serie F 5 sind spezielle Gleitlager für z.B. Schwimmbecken, Eislaufbahnen, Rollschuhbahnen, Tanktassen, Betonwannen und andere Flächenbetone. Aufgrund von Temperatureinwirkungen, Kriech- und Schwindprozessen oder Bewegungen im Untergrund entstehen Spannungen zwischen Erdreich und Bauwerk. Eine Bewegungsfuge (ausgebildet durch SPEBA® Großflächen-Gleitlager F5 mit SPEBA-Dur beschichtet) verhindert Rißbildungen durch diese Spannungen. Beanpruchbar bis 0,5 N/mm² (GZG/SLS)

Weitere Informationen hier direkt downloaden.



DOWNLOAD DATENBLATT



DOWNLOAD VERLEGEANLEITUNG

Einbaubeispiel Großflächen-Gleitlager F5/510




SPEBA® Großflächen-Gleitlager der Serie F 5/510 sind spezielle Gleitlager für z.B. Schwimmbecken, Eislaufbahnen/Rollschuhbahnen, Tanktassen/Betonwannen und andere Flächenbetone. Aufgrund von Temperatureinwirkungen, Kriech- und Schwindprozessen oder Bewegungen im Untergrund entstehen Spannungen zwischen Erdreich und Bauwerk. Eine Bewegungsfuge (ausgebildet durch SPEBA® Großflächen-Gleitlager F5 mit SPEBA-Dur beschichtet) verhindert Rißbildungen durch diese Spannungen. Max. Druckspannung σ = 0,5 N/mm2 (charakteristisch), Reibungskoeffizient µ ≤ 0,1 (Raumtemperatur), Temperaturbereich: –30°/+60° C.


Technische Daten


Serie F 5/510Spezifikationen
Kaschierungunkaschiert
Verlegungauf SPEBA® Kaschier-Vlies verlegen und mit gleichem Material abdecken
Rollen1,00 x 15,00 m
Einbaudickeca. 0,5 mm
AbmessungenRollenlänge 1,00 x 15,00 m
maximale Druckspannung σd
0,5 N/mm2 (charakteristisch)
Auflagerdrehwinkelnicht möglich

SPEBA® Gleitfolien werden teilweise ständig durch die MPA Stuttgart in Form von Fertigungskontrollen überwacht. Ein durchschnittliches Ergebnis einer solchen Kontrolle finden Sie im oberen Reiter Gleitverhalten SPEBA® Großflächen-Gleitlager Serie F 5.
Die technischen Empfehlungen basieren auf zuverlässigen Versuchen. Aufgrund der verschiedenen Einsatzmöglichkeiten entsprechend den örtlichen Verhältnissen kann eine Gewähr weder unmittelbar noch mittelbar übernommen werden. Änderungen vorbehalten.

Einbaubeispiel Großflächen-Gleitlager F5/511




SPEBA® Großflächen-Gleitlager der Serie F 5/511 sind spezielle Gleitlager für z.B. Schwimmbecken, Eislaufbahnen/Rollschuhbahnen, Tanktassen/Betonwannen und andere Flächenbetone. Aufgrund von Temperatureinwirkungen, Kriech- und Schwindprozessen oder Bewegungen im Untergrund entstehen Spannungen zwischen Erdreich und Bauwerk. Eine Bewegungsfuge (ausgebildet durch SPEBA® Großflächen-Gleitlager F5 mit SPEBA-Dur beschichtet) verhindert Rißbildungen durch diese Spannungen. Max. Druckspannung σ = 0,5 N/mm2 (charakteristisch), Reibungskoeffizient µ ≤ 0,1 (Raumtemperatur), Temperaturbereich: –30°/+60° C.


Technische Daten


Serie F 5/511Spezifikationen
KaschierungHartschaum unterseitig
Verlegungauf Sauberkeitsbeton verlegen und danach mit SPEBA® Kaschier-Vlies abdecken
Platten1,00 x 1,50 m
Einbaudickeca. 2,5 mm
AbmessungenEinzellänge bis 1,50 m
maximale Druckspannung σd
0,5 N/mm2 (charakteristisch)
Auflagerdrehwinkelnicht möglich

SPEBA® Gleitfolien werden teilweise ständig durch die MPA Stuttgart in Form von Fertigungskontrollen überwacht. Ein durchschnittliches Ergebnis einer solchen Kontrolle finden Sie im oberen Reiter Gleitverhalten SPEBA® Großflächen-Gleitlager Serie F 5.
Die technischen Empfehlungen basieren auf zuverlässigen Versuchen. Aufgrund der verschiedenen Einsatzmöglichkeiten entsprechend den örtlichen Verhältnissen kann eine Gewähr weder unmittelbar noch mittelbar übernommen werden. Änderungen vorbehalten.

Einbaubeispiel Großflächen-Gleitlager F5/521




SPEBA® Großflächen-Gleitlager der Serie F 5/521 sind spezielle Gleitlager für z.B. Schwimmbecken, Eislaufbahnen/Rollschuhbahnen, Tanktassen/Betonwannen und andere Flächenbetone. Aufgrund von Temperatureinwirkungen, Kriech- und Schwindprozessen oder Bewegungen im Untergrund entstehen Spannungen zwischen Erdreich und Bauwerk. Eine Bewegungsfuge (ausgebildet durch SPEBA® Großflächen-Gleitlager F5 mit SPEBA-Dur beschichtet) verhindert Rißbildungen durch diese Spannungen. Max. Druckspannung σ = 0,5 N/mm2 (charakteristisch), Reibungskoeffizient µ ≤ 0,1 (Raumtemperatur), Temperaturbereich: –30°/+60° C.


Technische Daten


Serie F 5/521Spezifikationen
KaschierungHartschaum beidseitig
Verlegungauf Sauberkeitsbeton verlegen und Stöße mit SPEBA® Abdeckband verkleben
Platten1,00 x 1,50 m
Einbaudickeca. 4,5 mm
AbmessungenEinzellänge bis 1,50 m
maximale Druckspannung σd
0,5 N/mm2 (charakteristisch)
Auflagerdrehwinkelnicht möglich

SPEBA® Gleitfolien werden teilweise ständig durch die MPA Stuttgart in Form von Fertigungskontrollen überwacht. Ein durchschnittliches Ergebnis einer solchen Kontrolle finden Sie im oberen Reiter Gleitverhalten SPEBA® Großflächen-Gleitlager Serie F 5.
Die technischen Empfehlungen basieren auf zuverlässigen Versuchen. Aufgrund der verschiedenen Einsatzmöglichkeiten entsprechend den örtlichen Verhältnissen kann eine Gewähr weder unmittelbar noch mittelbar übernommen werden. Änderungen vorbehalten.

SPEBA® Großflächen-Gleitlager

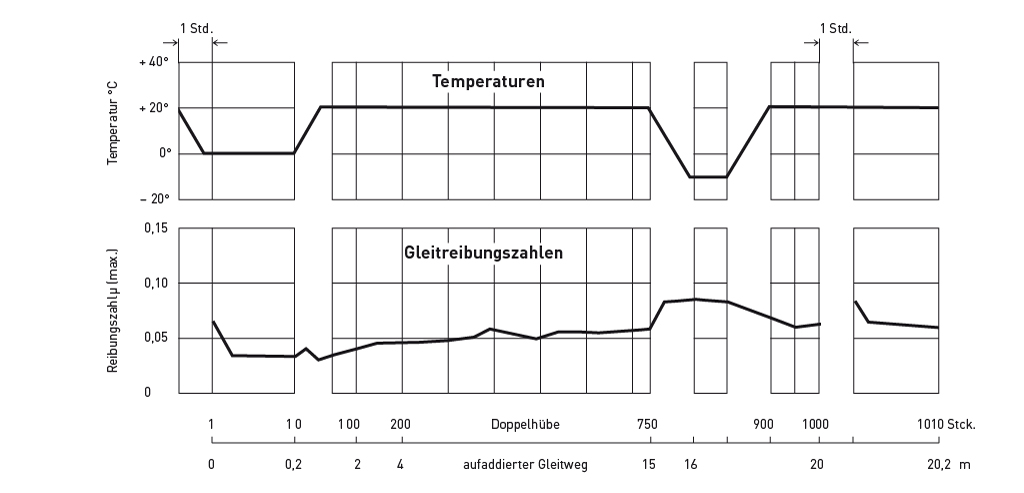

Das Gleitverhalten des Großflächen-Gleitlagers Serie F 5 wurde von der MPA Stuttgart ermittelt. Ein durchschnittliches Ergebnis einer solchen Kontrolle zeigt das nachfolgende Diagramm.

Flächenpressung σ = 0,12 N/mm2 (charakteristisch)
Vorbelastungszeit tv = 1 Stunde
Gleitweg (einfacher Hub) w = 0–10 mm



SPEBA® Gleitfolien werden teilweise ständig durch die MPA Stuttgart in Form von Fertigungskontrollen überwacht. Ein durchschnittliches Ergebnis einer solchen Kontrolle zeigt das oben stehende Diagramm Gleitverhalten SPEBA® Großflächen-Gleitlager Serie F 5.
Die technischen Empfehlungen basieren auf zuverlässigen Versuchen. Aufgrund der verschiedenen Einsatzmöglichkeiten entsprechend den örtlichen Verhältnissen kann eine Gewähr weder unmittelbar noch mittelbar übernommen werden. Änderungen vorbehalten.

SPEBA® Zubehör

Sie haben die Möglichkeit, Ihre Gleitlager noch sicherer und einfacher einzubauen mit den intelligenten Lösungen von SPEBA® Original Zubehör: SPEBA® Abdeckband & SPEBA® Putzprofil P 600.

SPEBA® Abdeckband

Alle Stossfugen der Gleitfolien werden mit SPEBA® Abdeckband abgeklebt zur Vermeidung von Mörtelbrücken. So bleibt die Bewegungsmöglichkeit der Lager garantiert. Rolle, 66 m lang, 50 mm breit.

SPEBA® Kaschier-Vlies

Verlegung: auf Sauberkeitsschicht ausrollen, 10 cm überlappen, Rollen: 2,00 x 50,00 m, Einbaudicke: ca. 2 mm (ca. 200 g/m2)

Datenblatt

Die Datenblätter für die SPEBA® Großflächengleitlager Serie F 5 finden Sie hier im Anhang als PDF-Download.
Download

Ausschreibungen

Die Ausschreibungstexte für die SPEBA® Großflächengleitlager Serie F 5 finden Sie hier im Anhang als PDF-Download.
Download

Verlegeanleitung

Die Verlegeanleitungen für die SPEBA® Großflächengleitlager Serie F 5 finden Sie hier im Anhang als PDF-Download.
Download

Sie suchen etwas Spezielles?

Die Spezialisten vom SPEBA® Team  sind Ihnen gerne bei der Auswahl der geeigneten Produkte behilflich. Nach Ihren technischen Vorgaben, vorhandenen oder geplanten Bauvorhaben und notwendigen Normen bieten wir Ihnen anwendungstechnische Beratung für den optimalen Produkteinsatz. Wir prüfen auch gerne auf der Baustelle vor Ort für Sie den passenden Einsatz von SPEBA® Produkten.
Direktkontakt: +49 (0) 7221 9841-0
