Querkraftdorn Q1

SPEBA® Querkraftdorne Typ Q1 sind Stahlbolzen mit halbseitig ummantelter Schrumpffolie. Die Haftreibung zum Beton wird für die Längsbewegung weitgehend aufgehoben.


Weitere Informationen hier direkt downloaden.



DOWNLOAD DATENBLATT



DOWNLOAD BEMESSUNG



Datenblatt bis '21

SPEBA® Querkraftdorn Q1 16-30mm

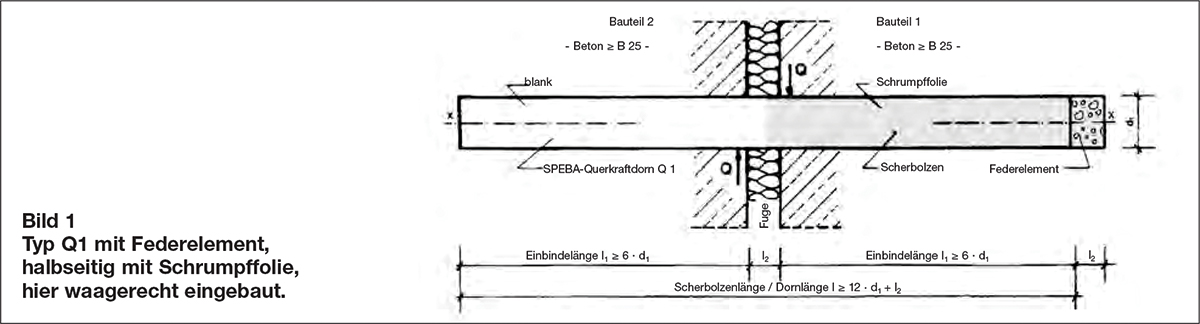

Einbaubeispiel Querkraftdorn Typ Q 1

Die SPEBA® Querkraftdorne Typ Q1 sind Stahlbolzen mit halbseitig ummantelter Kunststofffolie. Die Haftreibung zum Beton wird für die Längsbewegung weitgehend aufgehoben. Der Dorn ermöglicht eine Längsbewegung a = 30 mm standardmäßig und überträgt durch Biegen Querkräfte (Q) in y- und z-Richtung ohne Bewegungsweg. Der Kunststoffmantel verhindert Betonhaftung. Das Federelement gibt den Dehnweg in der Fuge a nach dem Betonieren frei. Der Dorn wird durch die Schalung gesteckt (durchbohren) und durch Anbinden an die Bewehrung fixiert. Dornabmessungen, Stahlqualität und evtl. Korrosionsschutz können nahezu beliebig gewählt werden.

Die Bauteile sind aus bewehrtem / unbewehrtem Beton mit Mindesteigenschaften des C20/25. Statische Beanspruchungen, konstruktive Vorgaben und Montagemöglichkeiten bestimmen die Auswahl. Die Berechnung erfolgt zweiseitig eingespannt. Die Bemessungsregeln für den Dorn basieren aktuell auf der Richtlinie VDI 6207. Eine Zusammenfassung für die Dorne können Sie mit unserem  SPEBA® Infoblatt Querkraftdorne herunterladen.

Technische Daten Dorn Q 1


Dorn ØEinbinde­längestandard Dorn­längestandard Gesamt­längeStahl­qualitäten
d5×d2× 5d +30mm10×d +60mmTypen
mmmmmmmm
1680190220Für alle Durch­messer:

V4A (1.4571)
Standard­qualität: "S355"

S235* J2 (1.0577)
S355 J2 (1.0577)
18*90210240
20*100230260
22110250280
25*125280310
28140310340
30150330360
*) Bei den mit Stern* gekennzeichneten Produkten bitte die tagesaktuellen Verfügbarkeiten erfragen.


SPEBA® Querkraftdorne werden in der Regel aus den Stahlqualitäten V4A (1.4571) und verzinktem Baustahl S355 J2 (1.0577) gefertigt (weitere Stahlqualitäten auf Anfrage). Stahl der Werkstoffgruppe 1.4571 ist ein nichtrostender austenitischer Chrom-Nickel-Molybdän-Stahl mit Titanstabilisierung. Der Vorteil des Titans zum Chrom liegt in der höheren Affinität zu Kohlenstoff. Die Karbide, die sich während des Schweißens bilden sind Titankarbide. Es entsteht nicht wie bei Chromlegierungen eine chromverarmte, weniger korrosionsbeständige Zone. Allerdings führt der Titangehalt beim mechanischen Polieren und Elektropolieren zu Schlieren. Die Streckgrenze RP0,2 der Stähle reicht von 200 bis 460 MPa. Die Zugfestigkeit Rm liegt bei 470 bis zu 950 MPa. Bezüglich der Duktilität wie bei Betonstahl weist V4A einen Rm/Rp0,2 Wert von 1,4 bis 2,1 auf. 1,05 ist der Wert für normalen Betonstahl und 1,08 gilt als „hochduktil“. Die weichste Ausführung des V4A ist der lösungsgeglühte Zustand. Hier weist der Stahl ein Rp0,2= 255 MPa auf. Dieser wird als „S235“ Stahl eingesetzt. Die Stähle erfahren durch Umformung eine Kaltverfestigung (Rp0,2 wird entsprechend erhöht; Zugfestigkeit steigt nur leicht; „Duktilität"wird geringer). Kaltverfestigte Stähle weisen gegenüber dem lösungsgeglühte Zustand eine geringe Magnetisierbarkeit auf μr≤ 1,3. V4A Querkraftdorne sind mit und ohne Zusatzwerkstoff mit allen üblichen Verfahren schweißbar. Ist ein Schweißzusatz notwendig, verwenden Sie 1.4430. Nach dem Schweißen ist keine Wärmebehandlung erforderlich. Die Zwischenlagentemperatur sollte 200°C nicht überschreiten. Anlauffarben müssen mechanisch oder chemisch entfernt werden. Bemessungsvorschläge entnehmen Sie bitte unseren Prospekten SPEBA® Querkraftdorne "Information" / SPEBA® Querkraftdorn Q1 "Bemessung" oder der Veröffentlichung in Richtline VDI 6207 oder der nachfolgenden Tabellen.
Alle Angaben beruhen auf unserem derzeitigen Wissensstand. Produkte unterliegen üblichen Fertigungstoleranzen und die Angaben hier stellen keine zugesicherten Eigenschaften dar. Änderungen vorbehalten.


Max. Querkräfte für Typ Q1


Dorn ØFugeEin­binde­länge
(5×d)
Dorn­länge
(min)
Rand­abstand
(min)
Quer­kraft
(für S355)
Be­wehrung
(für S355)
dl2 (a)l1 (TEin)LgesarVs,rRdAs,req
mmmmmmmmmmkNmm²
16080160489,321,4
51658,118,5
101707,116,3
151756,314,6
201805,713,2
251855,212,7
301904,812,4
18*0901805411,827,1
518510,323,8
101909,221,2
151958,319,1
202007,617,4
252057,016,9
302106,416,6
20*01002006014,533,4
520512,929,7
1021011,626,8
1521510,624,3
202209,722,3
252259,021,8
302308,321,5
2201102206617,640,5
522515,836,3
1023014,333,0
1523513,130,2
2024012,127,8
2524511,227,3
3025010,527,1
25*01252507522,752,3
525520,747,5
1026018,943,5
1526517,540,2
2027016,237,3
2527515,236,9
3028014,236,7
2801402808428,565,5
528526,260,2
1029024,255,6
1529522,551,7
2030021,048,3
2530519,748,0
3031018,648,0
3001503009032,775,2
530530,269,5
1031028,164,5
1531526,260,2
2032024,556,4
2532523,156,2
3033021,856,4
*) Bei den mit Stern* gekennzeichneten Produkten bitte die tagesaktuellen Verfügbarkeiten erfragen.


Die technischen Empfehlungen basieren auf zuverlässigen Versuchen. Aufgrund der verschiedenen Einsatzmöglichkeiten entsprechend den örtlichen Verhältnissen kann eine Gewähr weder unmittelbar noch mittelbar übernommen werden. Änderungen vorbehalten.

Datenblatt

Die Datenblätter für die SPEBA® Querkraftdorne finden Sie hier im Anhang als PDF-Download.
Download

Brandschutzmanschette BS 5100

Die SPEBA® Brandschutzmanschette BS 5100 wird in Bewegungsfugen beim Einsatz von SPEBA® Querkraftdornen eingebaut. Sie schützt im Brandfall den Querkraftdorn vor zu hohen Temperaturen (Stahltemperatur bei 90 Minuten Brandlast < als 500° C) und sichert so die Tragfähigkeit des Stahls. So erreicht der Dorn nach DIN 4102 die Feuerwiderstandsklasse F 90.
